網線插座接法及網線插座的區別
在網絡布線中，網線插座作為連接網絡設備與網線的重要組件，扮演著至關重要的角色。選擇合適的網線插座以及正確的接法，不僅能提高網絡的傳輸質量，還能確保網絡連接的穩定性。本文將詳細介紹網線插座的接法，并探討不同類型網線插座的區別，幫助您深入理解如何正確安裝和使用網線插座。
一、網線插座的基本構造與功能

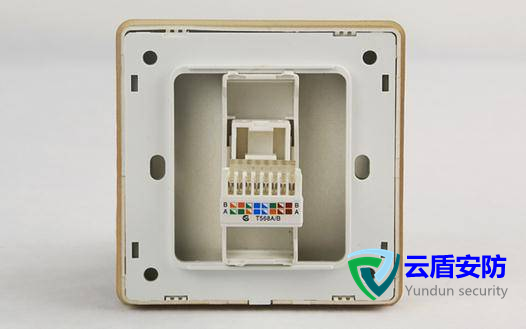

網線插座，也叫網絡插座或RJ45插座，是將網線與設備（如計算機、交換機、路由器等）連接起來的接口。它的主要功能是提供網線和設備之間的物理連接，并傳輸電信號。網線插座通常采用RJ45接口，這種接口廣泛應用于各種局域網（LAN）中，特別是在千兆以太網環境下。
一個標準的網線插座一般由兩部分組成：
1. 外殼：用來保護內部接線和插頭，常由塑料或金屬材質制成。
2. 接線端口：用于將網線的線芯與插座內部的接觸點連接，保證電氣信號的傳輸。
二、網線插座的接法
網線插座的接法主要包括直通接法和交叉接法。正確的接法能確保信號的順利傳輸，而錯誤的接法則可能導致網絡連接不穩定或無法通信。
直通接法（Straight-Through） 直通接法是最常見的接線方式，用于連接兩臺不同類型的設備，例如：計算機與交換機、路由器與交換機、計算機與路由器等。
接法步驟：
(1) 準備網線：首先準備一根網線，根據需要剪切至合適的長度。
(2) 剝線：使用剝線鉗將網線兩端的外皮剝開，露出內里的8根小線芯。
(3) 整理線序：根據標準的線序排列8根線芯，通常采用T568B標準或T568A標準。
T568B標準：
1：白橙色
2：橙色
3：白綠色
4：藍色
5：白藍色
6：綠色
7：白棕色
8：棕色
T568A標準：
1：白綠色
2：綠色
3：白橙色
4：藍色
5：白藍色
6：橙色
7：白棕色
8：棕色
插入插座：將整理好的線芯按照相應的線序插入網線插座的接線端口內。
壓接固定：使用壓接工具將插座內的金屬針腳壓入線芯中，確保接觸良好。
接法說明：直通接法的兩端網線插座使用相同的接線標準（即T568A-T568A或T568B-T568B）。這種接法用于設備之間的正常連接，如計算機到路由器、交換機等。
交叉接法（Crossover） 交叉接法通常用于連接兩臺相同類型的設備，例如：計算機與計算機、交換機與交換機之間的直接連接。在交叉接法中，網線兩端的接線順序是不同的。
接法步驟：
(1) 準備網線：同樣剪切網線并剝開外皮。
(2) 整理線序：交叉接法的線序設置如下：
T568A接頭一端：
1：白綠色
2：綠色
3：白橙色
4：藍色
5：白藍色
6：橙色
7：白棕色
8：棕色
T568B接頭另一端：
1：白橙色
2：橙色
3：白綠色
4：藍色
5：白藍色
6：綠色
7：白棕色
8：棕色
插入插座并壓接：將整理好的線芯插入網線插座，并使用壓接工具固定。
接法說明：交叉接法的兩端使用不同的接線標準（T568A和T568B）。這種接法用于設備類型相同的連接，如計算機之間的直接連接，或交換機之間的連接。
常見問題及解決方法
(1) 接頭松動或信號丟失：如果網線插座接頭松動，可能會導致信號丟失。確保接線時每根線芯都與插座內部的針腳緊密接觸，并使用壓接工具確保連接牢固。
(2) 錯誤的線序：線序錯誤會導致無法連接網絡。務必嚴格按照T568A或T568B標準排列線芯，避免接錯。
(3) 不兼容的接法：直通和交叉接法不能混用。例如，將交叉接法的網線連接到計算機和交換機時，就會導致無法正常通信。請根據設備的類型選擇正確的接法。
三、網線插座的類型與區別
在市場上，網線插座的種類繁多，主要根據使用的網線類別、傳輸速率以及是否需要額外的保護來區分。以下是幾種常見的網線插座類型：
標準RJ45插座 最常見的網線插座類型，適用于大多數家庭和辦公環境。它通常支持Cat5、Cat5e、Cat6等標準的網線，能夠滿足1000Mbps（千兆）或更高速率的傳輸要求。
屏蔽型RJ45插座（STP插座） 屏蔽型插座配備有額外的金屬屏蔽層，能夠有效減少外部電磁干擾（EMI）和串擾，適用于電磁環境較差的場所或高帶寬要求的網絡環境。這類插座通常與STP（Shielded Twisted Pair，屏蔽雙絞線）網線配合使用。
防水型RJ45插座 防水型插座設計用于戶外或潮濕環境，它具有防水防塵功能，適合于工業、戶外或高濕度區域的網絡連接。此類插座的外殼一般采用更堅固的材料，如金屬或高強度塑料，并且有密封設計，確保插座內部的線路不受潮濕環境的影響。
模塊化插座（模塊化插座面板） 模塊化插座是可插拔式的插座，可以根據需要更換不同類型的插頭。這類插座通常用于需要多個連接點的環境，例如辦公樓、數據中心等。它們的模塊化設計可以靈活地根據網絡需求進行調整，支持多個網絡標準。
四、總結
網線插座是網絡布線系統中不可或缺的部分，選擇正確的插座類型以及確保插座的接法正確是保證網絡穩定性和高效性的關鍵。通過掌握直通接法和交叉接法的應用場景，并根據需要選擇不同類型的插座（如屏蔽型、模塊化插座等），可以有效提高網絡的傳輸質量。
在實際操作中，確保插座接法正確、插座質量合格，并根據環境選擇合適的插座類型，能夠確保網絡布線的穩定性和長期使用的可靠性。
